Rが非常に小さく、密着箇所が2つある線材曲げ加工品

材質:SWC(SWRH)
線径:2.6mm

・2箇所の密着難加工部分が存在
・小さすぎるRの曲げを実現

Rが非常に小さく、密着箇所が2つある線材曲げ加工品

Rが非常に小さく、密着箇所が2つある線材曲げ加工品

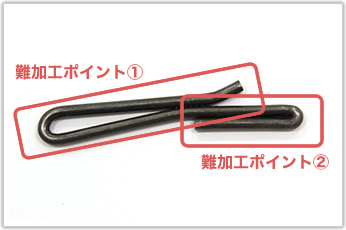

こちらの逸品は上図のように、2箇所の密着部分が難加工ポイントです。

難加工ポイント①の加工方法

Rが非常に小さく、密着箇所が2つある線材曲げ加工品

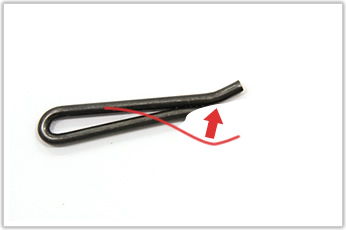

①については、実際より多めに曲げた後、その際に生じた歪を修正しながら、目的の場所へ戻して密着させます。

難加工ポイント②の加工方法

Rが非常に小さく、密着箇所が2つある線材曲げ加工品

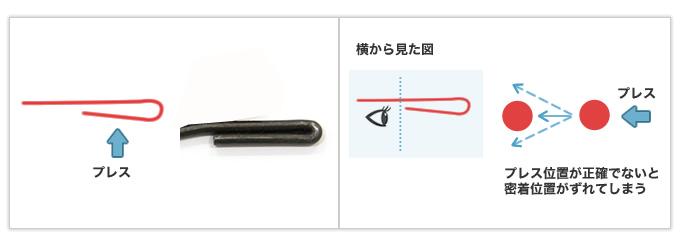

②については、目的のRより大きめに曲げた後、専用の治具でプレスして密着させます。丸線の場合、密着する部分は「点」であるため面積が非常に小さく、綺麗に密着する絶妙なプレス箇所や向きを定めるのが非常に難しいですが、職人の感覚を駆使して実現しました。

岩津発条では密着部分が存在する線材曲げ加工品を始め、数多くの難加工バネを製作してきました。お気軽にご相談ください!
