チタンにより軽量化に成功した圧縮バネ

材質:バネ用チタン合金
線径:2.0mm

・チタンにより軽量化が可能
・両面は外径の7/8研磨(通常は3/4)

チタンにより軽量化に成功した圧縮バネ

チタンにより軽量化に成功した圧縮バネ

こちらの逸品は、チタンを採用していることと、両面の研磨が通常より多く施されていることの2点がポイントです。

チタンはステンレスの約6割の重さであり、軽量化には最適な材質です。高価なイメージから設計の段階で敬遠される場合もありますが、岩津では様々な工夫により総合的にコストを抑えることが可能な場合もございますので、まずはご相談ください。

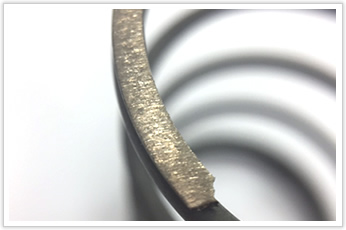

また、両面には外径の7/8研磨が施されています。外径の3/4を研磨することが一般的と言われていますが、岩津では7/8研磨が可能な機械があり、またそれを扱う職人の技術もあるため、厳しい直角度の公差も実現することができます。

岩津では設計段階からのご相談も承っております。また厳しい公差にも対応できる職人の技術力を持っていますので、お気軽にお問い合わせください!

関連する逸品記事

D/d≒35、有効巻き数1.25の特殊コイル

D/d≒35、有効巻き数1.25の特殊コイル
種類

圧縮バネ

その他特殊バネ・線材

材質

ステンレス鋼線

用途

一般産業機械

  • D/dが大きいため、専用の芯金を作成し、職人の手により外径コントロール
  • 研磨により自由高さの指定をクリア
  • 研磨と熱処理の両方の影響を考慮して加工
  • 有効巻き数が小さいため荷重管理が困難

特殊な材質を用いたバルブ用圧縮バネ

特殊な材質を用いたバルブ用圧縮バネ
種類

圧縮バネ

材質

ステンレス鋼線

用途

一般産業機械

  • 特殊素材を提案
  • それに伴って400℃以上の熱処理が必要だが、500℃まで対応可能な小型電気炉で対応可能

鼓型(ボビン型)圧縮バネ

鼓型(ボビン型)圧縮バネ
種類

圧縮バネ

材質

ステンレス鋼線

用途

電気機械器具

  • 機械の空きがなかったため手巻き加工で精度の高い加工を実現
  • 座巻の成形・自由長・直角度の精度充足は、まさに職人技

コイル外径の変化、且つ、外径が非常に小さい圧縮バネ

コイル外径の変化、且つ、外径が非常に小さい圧縮バネ
種類

圧縮バネ

材質

ステンレス鋼線

用途

電気機械器具

  • コイル外径が非常に小さいため自動機での加工は不可
  • スプリングバックと熱処理後に径が大きくなる特性を事前に考慮し加工
  • 専用の芯金を2種類用意

有効巻き数0.5、かつD/dが大きい特殊コイル

有効巻き数0.5、かつD/dが大きい特殊コイル
種類

圧縮バネ

材質

硬鋼線

用途

その他

  • 有効巻き数が非常に小さいため高さの調節が難しい
  • D/dが大きいため外径の調節が難しい

シリンダ保護カバー用のD/dが大きい圧縮コイルバネ

シリンダ保護カバー用のD/dが大きい圧縮コイルバネ
種類

圧縮バネ

材質

ステンレス鋼線

用途

一般産業機械

  • D/dが非常に大きいため、大きくなるスプリングバックを考慮して加工
  • 熱処理後のばらつきが大きく管理が困難

岩津発条製作所が特殊バネを設計・製作できる2つの理由

1.オリジナルで製作する治具・設備

岩津では、バネの仕様に合わせた製造設備のカスタマイズや、時には一から機械の設計も行い、特殊バネの製造を実現しています。

設備・治具紹介(動画配信中)

2.この道一筋の職人が在任

確かな技術を持つ、経験豊富なバネ職人が、岩津の特殊バネ製作を支えています。

技術者紹介

岩津発条の技術・設計・スキル
