インチ単位のサンプルをミリ単位で実現した斜め丸フックの引張バネ

材質:SUS304-WPB
線径:φ5.0
長さ:600mm

こちらは医療器材に使用される引張ばねです。

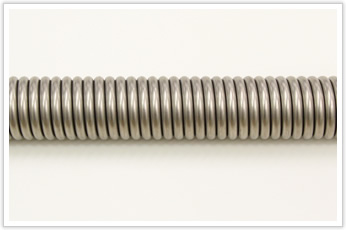

医療器材に使用される引張ばね

見た目ではわかりませんが、こちらの製品実はインチ単位の製品(海外仕様)をミリ単位で、実現した逸品です。
線径φ5.08をφ5.0で同じ仕様になるように加工しました。
線径がφ5.0であることだけでも、自動機では難しく他のバネメーカーでは敬遠されます。

医療器材に使用される引張ばね

それに加えインチ単位をミリ単位で行うため、まず加工できるメーカーはほとんどないと、言えます。
日本では取り扱っていない規格なので通常は敬遠します。

ですが岩津発条では外径を小さくし、熱処理の温度を低く設定するなど知恵と技術力を駆使することで、
見事実現することができました。
お客様も「どこも受けてくれる企業がなかった」と悩まれていたので、
大変満足していただけた逸品となりました。
