極小の先端U字型曲げ | 難加工の特注ばね製作事例集「逸品」

材質：SWC（SWRH）
パイプ外径：φ0.6

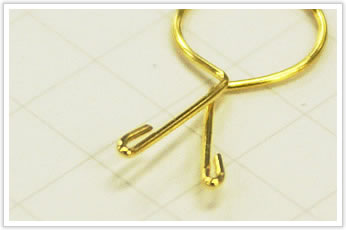

照明器具用部品（通称カマキリ）です。先端Ｕ字型部がポイントで、細く・小さいため、通常のフォーミングマシンでは加工できません

逸品その三. 極小の先端U字型曲げ

1.機械の限界最小内Rで曲げた後、
2.芯金を抜き、
3.再度Ｕ字型部を押し曲げています。
それらの工程を全て、オリジナルの治具を使って全自動で行いました。

表面処理は、純金メッキです。
