バネ設計

「簡易図面があるので、アドバイスや手直しをしてほしい」、「初めてバネを扱うので設計から相談したい」などとお考えではありませんか？
岩津発条は、ご予算や加工方法、耐久性、安全性などを考えた設計面のアドバイスをいたします。簡易図面やサンプル品しかなくても大丈夫ですので、ぜひ一度ご相談下さい。

バネの設計について、皆様からよくいただくご相談をご紹介します。その他にも、これまで多くのご相談にお応えして参りましたので、バネの設計のことならどのようなことでも、お気軽にご相談下さい。
材料の選定からサイズ・形状・加工方法のアドバイスまでいたします。

応力の取り方について

バネ設計ソフトではうまくいかない

スペースと荷重について

限られたスペースで希望の荷重を実現したい

バネの強さについて

荷重は変えずに寿命を延ばしたい

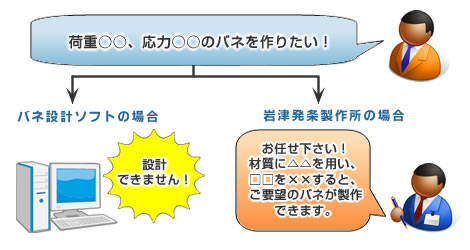

一般的なバネメーカーでは、バネの設計ソフトを利用して設計を行っております。しかし、それでは細かな条件指定ができず、設計の幅を狭めてしまいます。特殊なバネになるほど、「設計・製造できない」と断られる場合が多々あるのではないでしょうか？

岩津発条では、現場で10年以上の製造経験を積んだ者が設計を行いますので、加工を知らなければ気がつかない点にも考慮し、最適な設計・アドバイスをいたします。
また、加工を知っているからこそできる設計もありますので、技術面やコスト面など、設計についてお悩みの方はどんなことでもご相談下さい。

（1）バネの計算式（基本）

（例）圧縮バネの計算式

1.荷重とばね定数・たわみの関係

2.ばね寸法からばね定数を求める

3.ねじり応力

4.ねじり修正応力※

記号	記号の意味	単位
d	線径	mm
D	コイル中心径	mm
n	有効巻数
p	巻きピッチ	mm
δ	たわみ	mm
P	荷重	N
k	バネ定数	N/mm
G	横弾性係数	N/mm2
τ0	ねじり応力	N/mm2
τ	ねじり修正応力	N/mm2
c	ばね指数　c=D/d
K	応力修正係数

横弾性係数：G（単位 N/mm2)

材料	Ｇの値（N/mm2）
ピアノ線	78,500
硬鋼線	78,500
オイルテンパー線	78,500
ステンレス線	68,500
黄銅線	39,000
洋白線	39,000
りん青銅線	42,000

（2）バネ専門家のアドバイス
