ばね・バネの岩津発条製作所 ホーム > 冶具・設備紹介
岩津発条は、バネや線材の難加工を可能にする治具と設備を、長年かけて充実させてきました。また、既存の設備で実現できないご依頼を受けた際は、専用の機械をオリジナルで製作して、対応しています。このように、岩津発条では、機械の設計から切断、曲げ、溶接、組立、完成まで、全て社内で行っています。
こちらでは、岩津発条オリジナルの機械を、一部動画を交えてご紹介いたします。
岩津発条には、社内で製造した加工機が38台あります。これらのオリジナルの加工機とオリジナルの治具を使うことで、難加工・複合加工も容易く、またお客様一社一社のご要望にも、柔軟に対応することができます。

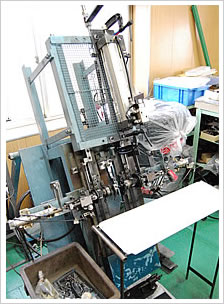

ダブルトーションバネのコイル部を成形する機械です。完全自社設計製作機です。
左右それぞれのシーケンサーの設定により、動作開始のタイミングやスライドの距離などを制御し、コイルの巻き数を変更することができます。最後にバネが下方向へ飛んでいるのが見えましたでしょうか？こうすることで、“芯金からバネを毎回取り外す”という工程を削減しています。

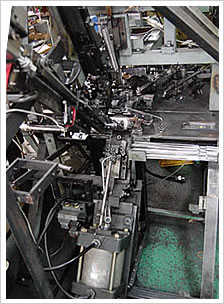

シャンプーの詰め替えパウチを保持する製品の専用機械です。完全自社設計製作機です。
早く・正確に加工できるよう、シーケンサーのタイミング設定にはこだわりました。スライドの動力には、エアシリンダーを使用しています。

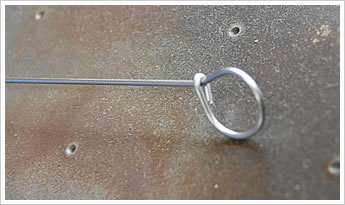

各種曲げ加工を行う機械です。完全自社設計製作機です。
加工する品物毎に、最適な工程を考え、スライドを設計・装着しています。こちらも、シーケンサーのタイミング設定にこだわっています。
スライドの動力には、エアシリンダーを使用しています。

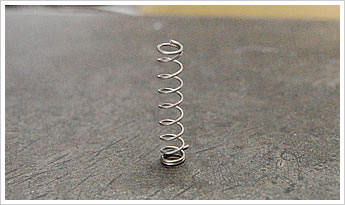

芯金に材料を巻きつけてコイリングする装置で、バネ成形機の元祖となる機械です。製品によっては3人掛かりで成形します。
※3人の担当
1.材料を巻き付ける
2.スタート・ストップを管理する
3.材料をさばく（送り出す）
圧縮バネの場合、巻ピッチは、巻き付けを行う人の腕次第です。まさに職人技！
左側のハンドルを手動で回し、右側の回転軸（芯金）に材料を巻き付けてコイリングする装置です。
巻ピッチの管理には熟練を要します。まさに職人技！
| 機械名 | 台数 | スペック・対応範囲 |
|---|---|---|
| 施盤 | 2台 | 治具、金型の内製用/バネ芯金巻き用 |
| フライス盤 | 1台 | 治具、金型の内製用 |
| コイリングマシン | 3台 | ～φ1.0/～φ2.0/～φ3.5 |
| バネトーション自動機 | 2台 | ～φ4.0 |
| トーションフォーミングマシン | 6台 | ～φ1.0/～φ2.0 |
| バネ半自動機 | 2台 | |
| バネ荷重試験機 | 3台 | |
| コンターマシン | 1台 | |
| アーク溶接器 | 1台 | |
| バネ専用研磨機 | 2台 | 縦、横各1台 |
| 研磨機 | 2台 | |
| 熱処理炉 | 2台 | |
| プレス30t | 1台 | |
| プレス15t | 1台 | |
| プレス10t | 2台 | |
| 投影機/ミツトヨ PJ300 | 1台 |
JIS規格外、自社規格外のバネを作るには、治具や金型が欠かせません。岩津発条では、特殊・複雑な加工が多い図面でも、様々な可能性や方法を考慮し、オリジナルの治具・金型を使用することで、確実に形にすることができます。
工場見学も承っております。弊社の技術や生産能力が気になる方は、製作の様子を実際にご覧いただくことも可能です。弊社スタッフがご案内いたしますので、ご希望の方は事前にご連絡下さい。
弊社は、数100～数1000個程度の小～中ロットを得意としておりますが、簡単な加工のバネであれば、下記ロットにも対応可能です。また、試作品など1個からでもお引き受けいたします。
この他の製品ロットについては、お気軽にお問い合わせ下さい。
| バネ種類 | 対応可能ロット |
|---|---|
| 圧縮バネ | 50万個以上/月 |
| 引張バネ | 20万個以上/月 |
| キックバネ | 50万個以上/月 |
